ここではLECCA2の利用方法を付属のサンプルデータを元に動画で紹介します。

インストール(体験会、講習会)

体験会(講習会)で利用するLECCA2についてのインストール方法を紹介します。


・申込者様にLECCA2_Std、LECCA2_RWのダウンロードURLをメールにてお知らせします。
　

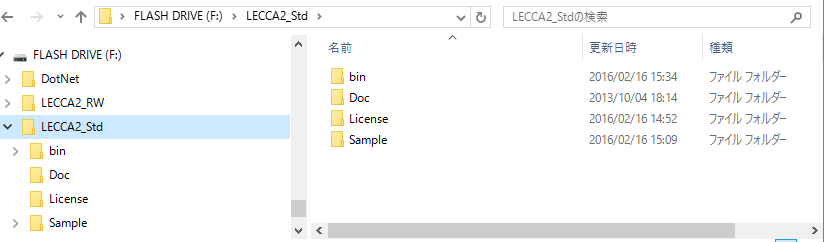

・ダウンロードファイルはzipです。２つのzipをそれぞれ新規のフォルダーにダウンロード、解凍
　します。フォルダー内のsetup.msi(Stdの場合）setup.exe(RW)をクリックするとインストール
　が始まります。完了するとデスクトップにアイコンが現れます。

【注意】

1．起動しない
アイコンをクリックしても、エラーメッセージもなく起動しない(本来はエラーメッセージが表示されます)。企業環境等でインターネットへの制限をかけている場合に発生します。
恐れ入りますがネット環境でのご利用をお願いします。

2．DotNetのインストールを要求される

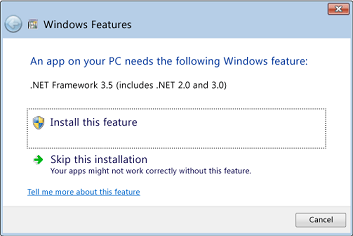

次の画面が表示される場合はDotNetのインストールが必要です。

・Windows のコントロール パネルを使用して .NET Framework 3.5 を有効にできます。
　このオプションを使用するには、インターネット接続が必要です。

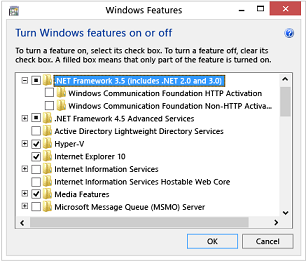

・キーボードの Windows キー Windows キー ロゴのスクリーンショット を押し、
　「Windows の機能」と入力して、Enter キーを押します。 [Windows 機能の有効化または無効
　化]ダイアログ ボックスが表示されます。

・[.NET Framework 3.5 (.NET 2.0 および 3.0 を含む)] チェック ボックスをオンにして [OK]
　を選択し、メッセージが表示された場合はコンピューターを再起動します。

・詳細は次をご参照下さい。
　https://learn.microsoft.com/ja-jp/dotnet/framework/install/dotnet-35-windows

3．インストーラの再起動
インストールしたLECCA2のファイルを一つでも削除すると、次の起動時にインストール画面が起
動します。この場合はインストールをキャンセルし、次のショートカットアイコンを作成しデスクトップに配置します。
Std : C:\LECCA2_Std_Trial\bin￥Lec2_Std.exe のショートカットアイコン
RW : C:\LECCA2_RW_Trial\bin￥Lec2_rw.exe

このアイコンをクリックすると起動します。

4．計算しない、Excel図が表示されない
ウイルス対策ソフトがインストールされていると上記の症状が出ることが有ります。
一度対策ソフトをOffにして試して下さい。また、Excel図が表示されない場合はOfficeを再インストールすると治ることがあります。

5．その他
インストールが上手くいかない等、ご連絡下さい

概要

LECCA2シリーズの概要を動画で示します。

利用方法ーはじめに

【Sampleデータの使い方】
・プログラムにはあらかじめ入力を行ったサンプルデータが付属しています。このデータを元に入
　力を行うと利用が簡単です。

　

・付属のデータから関連するものを選択し、自分用に入力値を変更して新しいフォルダー
　に「名前をつけて」保存します。
・また、１ケースに１フォルダーの利用を基本とします。
・入力データファイル（設定ファイル）は各フォルダーに保存される～.xmlファイルになります。
　お問い合わせの場合、設定ファイルをメールでお送りいただく事があります。　

Std(詳細版)の利用方法

　LECCA2-Stdの利用方法をサンプルデータを元に説明します

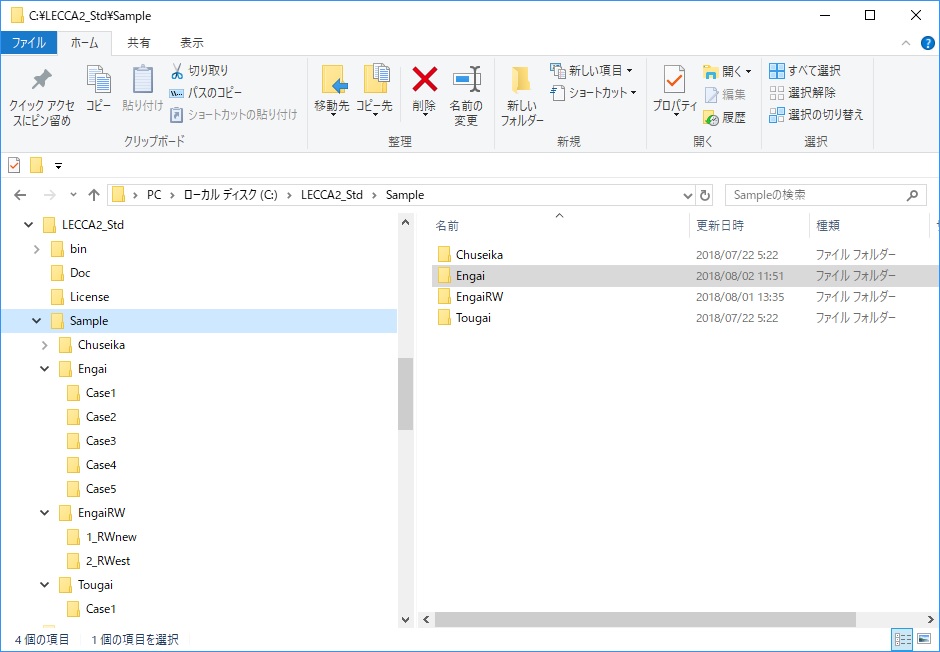

　サンプルデータの構成を示します。次の４つのフォルダーがあります。
・Chuseika 　　中性化関連
・Engai　　　　塩分浸透の基本的なサンプル
・EngaiRW 　　Lecca2-RWとStd版の併用
・Tougai　　 　凍害計算

ーーー

【Engai】

【動画マニュアル】
現時点（２０１８年８月１日）では、Engaiフォルダー内のサンプルデータについて、動画マニュアルを用意しています。
次の動画ではEngaiの５ケースのサンプルデータの利用方法を示します。動画は５編で構成される「再生リスト」になっています。

・case1
　新設ー陸上構造物ー塩分浸透（飛来塩分を宇多モデル、拡散係数を土木学会式）ー
　腐食量を松林式で算出する。
・case２
　既設ー海洋構造物ー実測の塩分濃度分布から表面濃度、拡散係数を推定ー初期分布を設定後ー
　劣化予測を行う。
・case３
　Case2の場合に、表面被覆による補修を行った場合。
・case４
　Case2の場合に、含浸材による補修を行った場合。
・case５
　Case2の場合に、断面修復と表面被覆による補修を行った場合。

【EngaiRW】

【動画マニュアル】
次の動画ではRWによる結果を用いて、部材位置を考慮した場合の塩分浸透計算の方法を２つのサンプルデータにより示します。動画は２編構成です。

・Case1
　RW　橋梁３連桁ー部材位置、設置環境指定ー飛来塩分量(mdd)計算ー計算結果コピー
　Std　新設ー設置環境指定ーRWの計算結果貼り付けー飛来塩分量から表面濃度設定ー
　　　　塩分浸透計算（拡散係数を土木学会式）
・Case2
　RW　橋梁３連桁ー部材位置、設置環境指定ー計算結果コピー
　Std　既設ーコア抜きの実測値分布から表面濃度、拡散係数の推定ー設置環境設定ー
　　　　RWの計算結果貼り付けー実測値分布を基に塩分浸透計算

【Chuseika】
【動画マニュアル】

２０１９年３月、Chuseikaの動画マニュアルを追加しました。
次の動画ではChuseikaの4ケースのサンプルデータの利用方法を示します。動画は4編構成です。

・case1
　既設ー築40年の中性化深さの実測データー物性値推定ー今後の中性化深さの予測
・case２
　Case１に、表面被覆による補修を行った場合。
・case３
　Case１に、断面修復を行った場合。
・case４
　Case１に、断面修復＋表面被覆を行った場合。

RW(ランダム・ウォーク)の利用方法

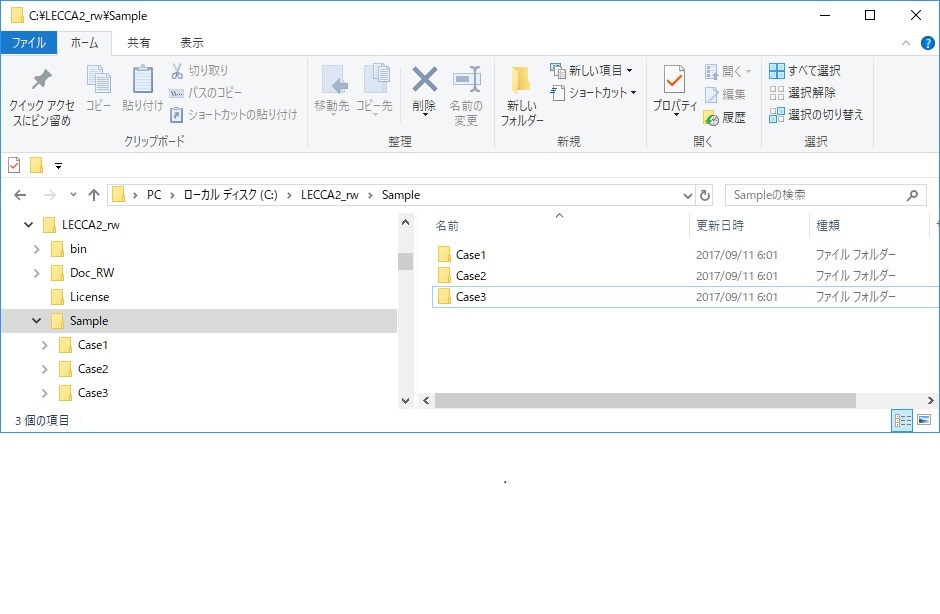

　サンプルデータは次の３ケースが有ります。
・Case1 橋梁５連桁
・Case２ 橋梁５連桁 フーチング付き
・Case３ 任意形状（台形型）

【動画マニュアル】
現時点（２０１８年８月１日）では、Case1のデータを基に４つの動画マニュアルが有ります。
動画は４編で構成されています。

・Case1 入力方法
・Case2 解析処理
・Case3 飛来塩分量の算出
・Case4 任意形状入力

グラフィック画面

グラフィック画面の利用方法を説明します。付属ドキュメント「チュートリアル.pdf」をご覧ながら参照下さい。


【最初に画面の操作について】
・図の拡大・縮小　：マウスの右ボタンを押して上下に動かすと拡大・縮小します。
・図の移動　　　　：マウスの中央ボタンを押すと図を移動できます。
・表示位置の選択　：表示させたい節点・鉄筋位置でマウスの左ボタンを押します。

①塩害計算-塩化物イオン濃度の時刻歴と分布図の作成
Liteプログラム付属のサンプル計算結果「Engai:Case2」を用いて、時刻歴と分布図を作成します。

時刻歴図の表示
①画面右下のタブから「コンクリート」を選択します。
②コンクリート表面とかぶり位置をマウスの左ボタンを使って選択します。
③「グラフ」ボタンを押すと時刻歴図が表示されます。


分布図の表示
①画面右下のタブから「コンクリート間の分布」を選択します。
②表示させたい時刻に画面右中央のスライダーを使って移動させます。
③分布を表示させたい２点をマウスの左ボタンを使って選択します。
④「グラフ」ボタンを押すと分布図が表示されます。
⑤さらに違う時刻を表示させたい場合は②から④を繰り返します。
⑥複数の分布図を１つの図にまとめる場合は、エクセルの機能を使って、それぞれのグラフをコ
　ピーして他のグラフに貼り付けします。
